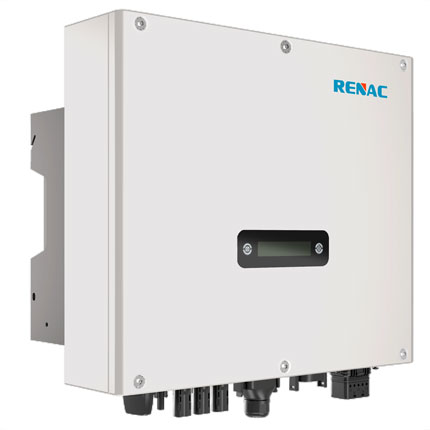

Фотоволтаичен инвертор Renac

С развитието на технологията за производство на модули, като: полусрязани клетки, шиндлови модули, двустранни модули, PERC и т.н., изходната мощност на един модул се е увеличила значително. Това означава, че изискванията към PV инверторите също нарастват.

Можем да видим, че Imp на двустранния модул от 600 W достига 18,55 A, което надхвърля границата на повечето стринг инвертори на пазара. Трябва да гарантираме, че максималният входен ток на на инвертора е по-голям от Imp на PV модула.

Таблица 1 - Параметри на модули с висока мощност

Модел:	580 W	585 W	590 W	595 W	600 W
Pmax [W]	580	585	580	595	600
Глас [V]	40,9	41,1	41,3	41,5	41,7
Isc [A]	19,48	19,54	19,59	19,65	19,71
Vmp [V]	33,8	34,0	34,2	34,4	34,6
Imp [A]	18,36	18,41	18,46	18,51	18,55

С увеличаването на мощността на единичен модул броят на входните низове на инвертора ще намалее съответно. С увеличаването на мощността на фотоволтаичните модули ще нараства и мощността на всеки низ. При същата скорост на производителност броят на входните низове за точка на проследяване на мощността (MPPT) ще намалее. За крайните потребители увеличаването на фотоволтаичната мощност на всеки низ ще намали цената на ват на монтажната структура, монтажната основа, DC кабела и т.н. По същия начин, наличието на същата производителност във фотоволтаична инсталация с по-малка монтажна конструкция и основа може да ви помогне да спестите място и да намалите разходите.

Какво решение може да предложи Renac?

Renac пусна нова серия от 4~15kW инвертори R3 Note. Използвайки най-новата силова електроника и технология за термичен дизайн за увеличаване на максималното входно постоянно напрежение от 1000V основно до 1100V, това позволява на системата да свързва повече панели и също така намалява разходите за кабели. В същото време има възможност за преоразмеряване на 150% DC. Максималният входен ток на тази серия инвертор е 20 A на MPPT, което може да отговори на нуждите на фотоволтаични модули с висока мощност.

Внимателен:

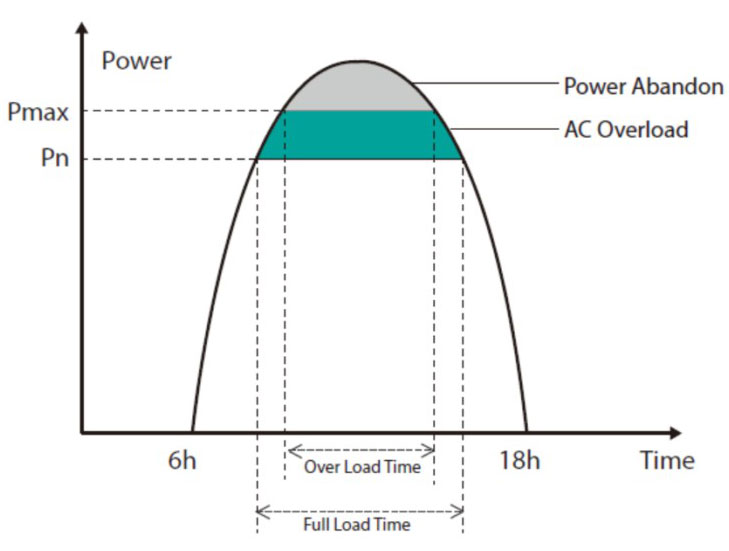

Фиг. 1. Преоразмеряване на DC генератор

Когато конфигурираме фотоволтаична система, може да помислим за преоразмеряване на DC (фиг. 1). Концепцията за DC oversizing се използва широко в проектирането на слънчеви системи. Понастоящем фотоволтаичните инсталации по света вече са преоразмерени със средно 120% до 150%. Една от основните причини за преоразмеряването на DC генератора е, че теоретичната пикова мощност на модулите често не се достига реално. В някои области, с недостатъчно облъчване, положително пре-оразмеряване (увеличаване на фотоволтаичния капацитет за за удължаване на работните часове на системата при пълно AC натоварване) е добър вариант. Добрият голям дизайн може както да помогне на системата да се доближи до пълното активиране, така и да поддържа системата в добра форма, което прави инвестицията рентабилна.

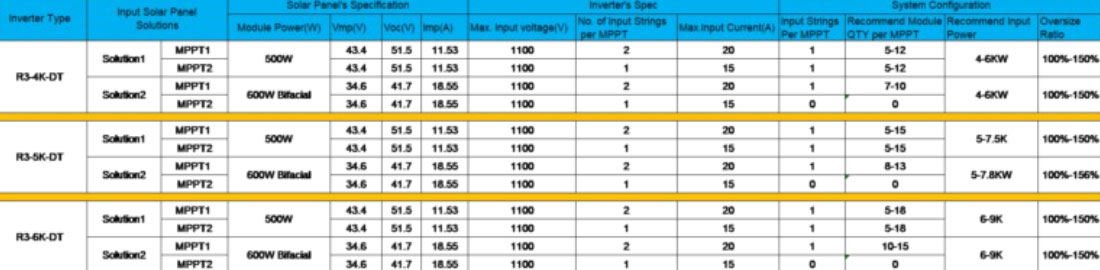

Таблица 2. Конфигурация на трифазни инвертори според използваните модули
Според изчисленията трифазните инвертори Renac 4-6K идеално пасват на двуфазните модули 500 W и 600 W.

В заключение:

Поради непрекъснатото подобряване на мощността на модула, производителите на инвертори трябва да вземат предвид съвместимостта на инверторите и модулите. В близко бъдеще 210 mm клетки 600 W + PV модули с по-голям ток на мощност вероятно ще станат доминиращи на пазара. Renac напредва в иновациите и технологиите, за да пусне на пазара всички нови продукти, които ще пасват на фотоволтаични модули с висока мощност.

Решение за 750 кW соларен проект

В процеса на разработване на слънчеви проекти с мощност 750 кW проектантите използват предимно инвертор от 100 kW и др. Основният параметър за тяхното приложение е тяхната цена. 7 броя инвертори 110 kW са по-евтини от 17 броя инвертори 50 kW.

Но с появата на новите инвертори Renac, с възможност за претоварване до 50%, стана възможно да се монтират само 17 бр. 50 kW инвертори за 750 кW проект. Инверторите с мощност от 100 kW и повече имат претоварване от само 3% и броят им в такъв проект не може да бъде намален. В този случай цената за закупуване на 17 инвертора с мощност 50 kW ще бъде подобна на закупуването на 7 бр. 110 kW инвертори. Общо 2 инвертора Renac- 50 kw имат 24 входаи инвертор от 100-110 kw само от 12 до 20. Към такава система със 17 бр. инверторите RENAC POWER могат да бъдат допълнително свързани до 250 кв. панели, което ви позволява да получите много повече енергия при облачно време. Освен това има значителни икономии на DC кабел.

В случай на гаранционна подмяна или края на живота на инвертора, намаляването на времето на престой на частта на станцията е важен фактор. 50kW инвертори са винаги на склад, докато доставката на инверторите от 100kW понякога отнема до 3 месеца. Разбира се, в очакване на доставката им загубата на фотоволтаична централа при производството на електроенергия значително намалява.

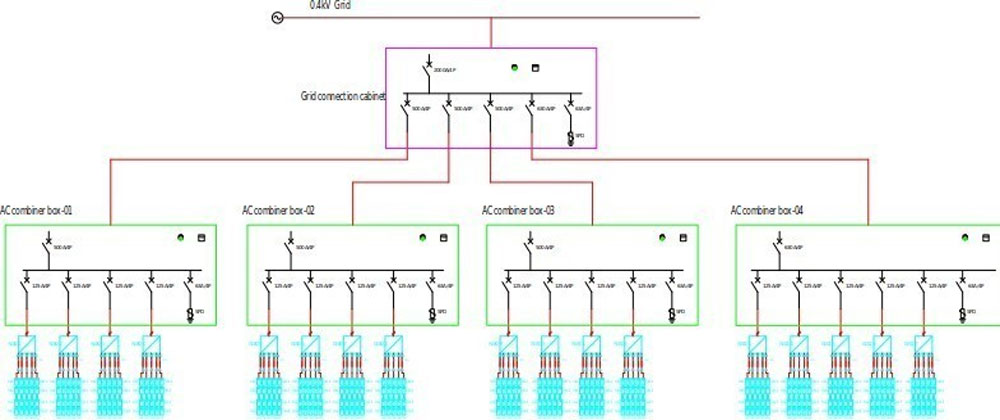

Обяснение:

1. Мощност PV 660Wp, количество PV модули: 1530. Пикова мощност DC 1009,8KW

2. Moдел инвертор: NAC50K, Numar invertor 17buc

3. Комбинирана кутия: 4 бр. Три от тях 4 навътре и един навън. Един от тях 5 навътре и 1 навън

4. Шкаф за мрежова връзка 1бр, 4 входа и 1 изход
